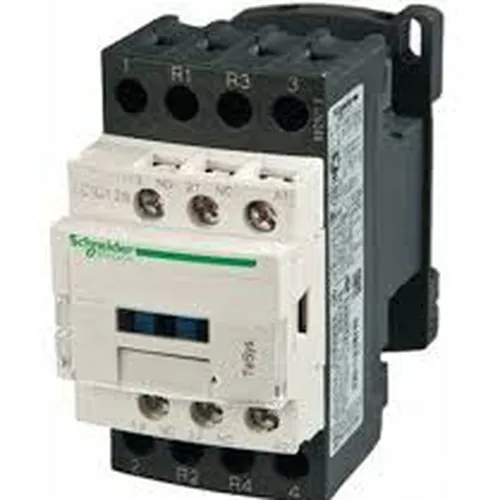

KHỞI ĐỘNG TỪ SCHNEIDER LC1D32M7 3P AC3 32A

939.510đ 1.445.400đ -35%

Schneider
LC1D32M7

Khởi động từ LC1D12M7 có dòng tải 12A, cuộn coil 220vac. sử dụng trong ứng dụng đóng mở động cơ 3 phase.


Còn hàng
1



THÔNG SỐ CHÍNH

dòng sản phẩm

TeSys


Tên sản phẩm

TeSys D


Chủng loại sản phẩm

Contactor


tên viết tắt

LC1D32M7


ứng dụng contactor

Tải điện trở
Điều khiển động cơ


Hạng mục sản phẩm

AC-4
AC-1
AC-3


Số cực

3P


Số tiếp điểm

3 NO


[Ue] Ngưỡng điện áp hoạt động

Power circuit: <= 690 V AC 25...400 Hz
Power circuit: <= 300 V DC


[Ie] Ngưỡng dòng điện hoạt động

50 A (at <60 °C) at <= 440 V AC AC-1 for power circuit
32 A (at <60 °C) at <= 440 V AC AC-3 for power circuit


Công suất động cơ kW cho LC1D32M7 7.5 kW at 220...230 V AC 50/60 Hz (AC-3)
15 kW at 380...400 V AC 50/60 Hz (AC-3)
15 kW at 415...440 V AC 50/60 Hz (AC-3)
18.5 kW at 500 V AC 50/60 Hz (AC-3)
18.5 kW at 660...690 V AC 50/60 Hz (AC-3)
7.5 kW at 400 V AC 50/60 Hz (AC-4)

công suất động cơ HP (UL / CSA) 2 hp at 115 V AC 50/60 Hz dùng cho động cơ 1 phase
5 hp at 230/240 V AC 50/60 Hz dùng cho động cơ 1 phase
7.5 hp at 200/208 V AC 50/60 Hz dùng cho động cơ 3 phase
10 hp at 230/240 V AC 50/60 Hz dùng cho động cơ 3 phase
20 hp at 460/480 V AC 50/60 Hz dùng cho động cơ 3 phase
30 hp at 575/600 V AC 50/60 Hz dùng cho động cơ 3 phase

Kiểu dòng điện điều khiển

AC at 50/60 Hz


[Uc] điện áp điều khiển

220 V AC 50/60 Hz


Kiểu tiếp điểm phụ

1 NO + 1 NC


[Uimp]  Ngưỡng điện áp xung định mức

6 kV theo IEC 60947


Chuẩn quá áp

III


[Ith] Dòng điện tại môi trường không khí

50 A (at 60 °C) cho mạch nguồn
10 A (at 60 °C) cho mạch tín hiệu


Tổn thất điện trên mỗi cực

0.36 W AC-3
1.56 W AC-1


kiểu lắp đặt

thanh rail
bảng điện


tiêu chuẩn

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508


chứng chỉ sản phẩm của LC1D32M7

BV
GOST
CSA
RINA
LROS (Lloyds register of shipping)
DNV
UL
GL
CCC


độ bền cơ học

15 Mcycles


số lần đóng cắt tối đa

3600 cyc/h 60 °C



Bổ xung

Công nghệ cuộn coil

Without built-in suppressor module


Điện áp điều khiển giới hạn

0.3...0.6 Uc (-40…70 °C):drop-out AC 50/60 Hz
0.8...1.1 Uc (-40…60 °C):operational AC 50 Hz
0.85...1.1 Uc (-40…60 °C):operational AC 60 Hz
1...1.1 Uc (60…70 °C):operational AC 50/60 Hz


công suất khởi động VA

70 VA 60 Hz cos phi 0.75 (at 20 °C)
70 VA 50 Hz cos phi 0.75 (at 20 °C)


Điện năng tiêu thụ khi giữ VA

7.5 VA 60 Hz cos phi 0.3 (at 20 °C)
7 VA 50 Hz cos phi 0.3 (at 20 °C)


mức tản nhiệt

2…3 W at 50/60 Hz


kiểu tiếp điểm phụ

kiểu cơ khí 1 NO + 1 NC theo IEC 60947-5-1
type mirror contact 1 NC conforming to IEC 60947-4-1


Tần số mạch điều khiển

25...400 Hz


dòng điện chuyển mạch nhỏ nhất

5 mA mạch điều khiển


dòng điện chuyển mạch lớn nhất

17 V mạch điều khiển


Thời gian không trùng lặp

1.5 ms khử từ giữa NC và NO contact


điện trở cách điện

> 10 MOhm for signalling circuit



Môi trường Câp

Cấp IP

IP20 phía trước theo IEC 60529


cấp bảo vệ

TH theo IEC 60068-2-30


Mức ô nhiễm

3


Nhiệt độ hoạt động

-40…60 °C
60…70 °C with derating


nhiệt độ lưu kho

-60…80 °C


độ cao hoạt động

0...3000 m


khả năng chống cháy

850 °C theo IEC 60695-2-1


kháng lửa

V1 theo UL 94


Độ rung cơ khí

Độ rung khi mở: 2 Gn, 5...300 Hz
độ rung khi đóng: 4 Gn, 5...300 Hz
Độ giật khi mở: 10 Gn for 11 ms
Độ giật khi đóng: 15 Gn for 11 ms


cao

85 mm


rộng

45 mm


sâu

92 mm


Trọng lượng

0.325 kg





LC1D32M7 được bảo hành 12 tháng.
