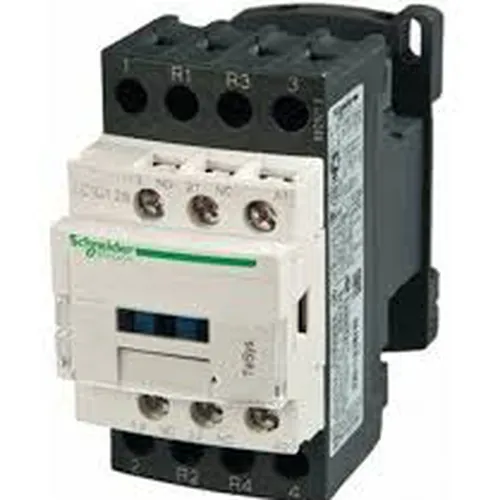

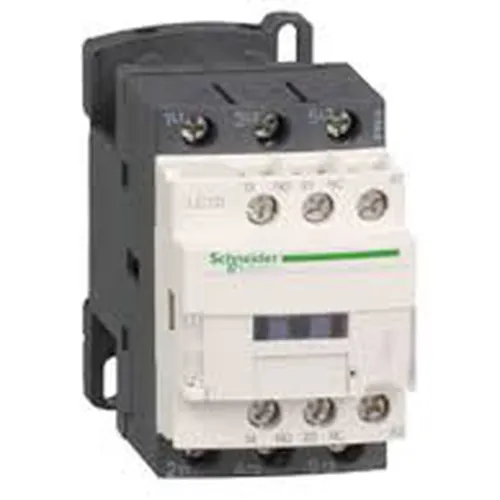

KHỞI ĐỘNG TỪ SCHNEIDER LC1D12M7 3P AC3 12A

KHỞI ĐỘNG TỪ SCHNEIDER LC1D12M7 3P AC3 12A

409.464đ ~~620.400đ~~ -34%

Nhà sản xuất:

Schneider

Mã sản phẩm:

LC1D12M7

Khởi động từ LC1D12M7 có dòng tải 12A, cuộn coil 220vac. sử dụng trong ứng dụng đóng mở động cơ 3 phase và tải trở.

Tình trạng:

Còn hàng

Số lượng:

Mô tả
Bình luận

THÔNG SỐ CHÍNH
dòng sản phẩm	TeSys
Tên sản phẩm	TeSys D
Chủng loại sản phẩm	Contactor
tên viết tắt	LC1D12M7
ứng dụng contactor	Tải điện trở Điều khiển động cơ
Hạng mục sản phẩm	AC-4 AC-1 AC-3
Số cực	3P
Số tiếp điểm	3 NO
[Ue] Ngưỡng điện áp hoạt động	Power circuit: <= 690 V AC 25...400 Hz Power circuit: <= 300 V DC
[Ie] Ngưỡng dòng điện hoạt động	25 A (at <60 °C) at <= 440 V AC AC-1 for power circuit 12 A (at <60 °C) at <= 440 V AC AC-3 for power circuit
Công suất động cơ kW cho LC1D12M7	3 kW at 220...230 V AC 50/60 Hz (AC-3) 5.5 kW at 380...400 V AC 50/60 Hz (AC-3) 5.5 kW at 415...440 V AC 50/60 Hz (AC-3) 7.5 kW at 500 V AC 50/60 Hz (AC-3) 7.5 kW at 660...690 V AC 50/60 Hz (AC-3) 3.7 kW at 400 V AC 50/60 Hz (AC-4)
công suất động cơ HP (UL / CSA)	0.5 hp at 115 V AC 50/60 Hz dùng cho động cơ 1 phase 2 hp at 230/240 V AC 50/60 Hz dùng cho động cơ 1 phase 3 hp at 200/208 V AC 50/60 Hz dùng cho động cơ 3 phase 3 hp at 230/240 V AC 50/60 Hz dùng cho động cơ 3 phase 7.5 hp at 460/480 V AC 50/60 Hz dùng cho động cơ 3 phase 10 hp at 575/600 V AC 50/60 Hz dùng cho động cơ 3 phase
Kiểu dòng điện điều khiển	AC at 50/60 Hz
[Uc] điện áp điều khiển	220 V AC 50/60 Hz
Kiểu tiếp điểm phụ	1 NO + 1 NC
[Uimp] Ngưỡng điện áp xung định mức	6 kV theo IEC 60947
Chuẩn quá áp	III
[Ith] Dòng điện tại môi trường không khí	25 A (at 60 °C) cho mạch nguồn 10 A (at 60 °C) cho mạch tín hiệu
Tổn thất điện trên mỗi cực	0.36 W AC-3 1.56 W AC-1
kiểu lắp đặt	thanh rail bảng điện
tiêu chuẩn	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
chứng chỉ sản phẩm của LC1D12M7	BV GOST CSA RINA LROS (Lloyds register of shipping) DNV UL GL CCC
độ bền cơ học	15 Mcycles
số lần đóng cắt tối đa	3600 cyc/h 60 °C

Bổ xung

Công nghệ cuộn coil	Without built-in suppressor module
Điện áp điều khiển giới hạn	0.3...0.6 Uc (-40…70 °C):drop-out AC 50/60 Hz 0.8...1.1 Uc (-40…60 °C):operational AC 50 Hz 0.85...1.1 Uc (-40…60 °C):operational AC 60 Hz 1...1.1 Uc (60…70 °C):operational AC 50/60 Hz
công suất khởi động VA	70 VA 60 Hz cos phi 0.75 (at 20 °C) 70 VA 50 Hz cos phi 0.75 (at 20 °C)
Điện năng tiêu thụ khi giữ VA	7.5 VA 60 Hz cos phi 0.3 (at 20 °C) 7 VA 50 Hz cos phi 0.3 (at 20 °C)
mức tản nhiệt	2…3 W at 50/60 Hz
kiểu tiếp điểm phụ	kiểu cơ khí 1 NO + 1 NC theo IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1
Tần số mạch điều khiển	25...400 Hz
dòng điện chuyển mạch nhỏ nhất	5 mA mạch điều khiển
dòng điện chuyển mạch lớn nhất	17 V mạch điều khiển
Thời gian không trùng lặp	1.5 ms khử từ giữa NC và NO contact
điện trở cách điện	> 10 MOhm for signalling circuit

Môi trường Câp

Cấp IP	IP20 phía trước theo IEC 60529
cấp bảo vệ	TH theo IEC 60068-2-30
Mức ô nhiễm	3
Nhiệt độ hoạt động	-40…60 °C 60…70 °C with derating
nhiệt độ lưu kho	-60…80 °C
độ cao hoạt động	0...3000 m
khả năng chống cháy	850 °C theo IEC 60695-2-1
kháng lửa	V1 theo UL 94
Độ rung cơ khí	Độ rung khi mở: 2 Gn, 5...300 Hz độ rung khi đóng: 4 Gn, 5...300 Hz Độ giật khi mở: 10 Gn for 11 ms Độ giật khi đóng: 15 Gn for 11 ms
cao	77 mm
rộng	45 mm
sâu	86 mm
Trọng lượng	0.325 kg
