| Dòng sản phẩm |
TeSys |
|
|---|---|---|
| Tên sản phẩm |

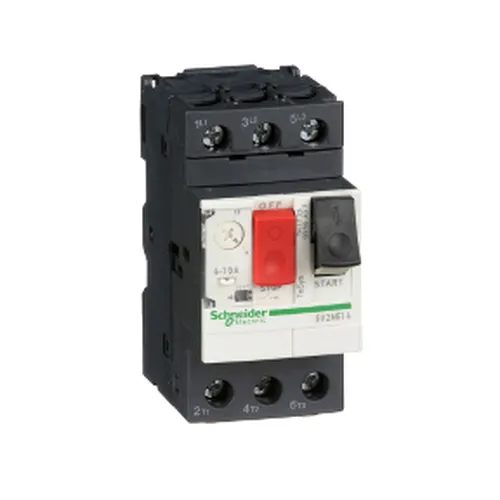

TeSys GV2 |
|
| kiểu loại sản phẩm |
Circuit breaker |
|
| Ký Hiệu |
GV2ME03 |
|
| Ứng dụng |
Motor |
|
| Công nghệ ngắt mạch |
Nhiệt-Tử tính |
Bổ Xung
| Số cực |
3P |
|
|---|---|---|
| Kiểu kêt nối |
AC |
|
| Hạng mục sử dụng |
AC-3 phù hợp với IEC 60947-4-1 |
|
| Tần số sử dụng |
50/60 Hz phù hợp với IEC 60947-4-1 |
|
| công suất kW |
0.09 kW tại 400/415 V AC 50/60 Hz |
|
| Dòng cắt |
100 kA Icu tại 230/240 V AC 50/60 Hz phù hợp với IEC 60947-2 |
|
| [Ics] rated service short-circuit breaking capacity |
100 % tại 690 V AC 50/60 Hz phù hợp với IEC 60947-2 |
|
| Loại điều khiển | Nút nhấn | |
| [In] Dòng điện tham chiếu |
0.4 A |
|
| Giải bảo vệ nhiệt |
0.25…0.4 A |
|
| dòng ngắt mạch |
5 A |
|
| [Ue] Ngưỡi điện áp hoạt động |
690 V AC 50/60 Hz tuân theo IEC 60947-2 |
|
| [Ui] Ngưỡng điện áp cách nhiệt |
690 V AC 50/60 Hz tuân theo IEC 60947-2 |
|
| [Ith] Dòng điện tại môi trường không khí |
0.4 A tuân theo IEC 60947-4-1 |
|
| [Uimp] Ngưỡng điện áp xung định mức |
6 kV IEC 60947-2 |
|
| Công suất tiêu tán trên mỗi cực |
2.5 W |
|
| Tần số đóng căt cơ khí |
100000 chu kỳ |
|
| Tần số đóng cắt điện |
100000 chu kỳ AC-3 at 440 V |
|
| Số tần đóng cắt tốt đa |
25 cyc/h |
|
| Tham chiếu |
theo IEC 60947-4-1 |
|
| Lực siết |
1.7 N.m đối với vít trên |
|
| chuẩn cách ly |
tuân theo IEC 60947-1 |
|
| Độ nhạy mất pha |
tuân theo IEC 60947-4-1 |
|
| cao |
89 mm |
|
| Rộng |
45 mm |
|
| sâu |
78.5 mm |
|
| Khối lượng |
0.26 kg |
